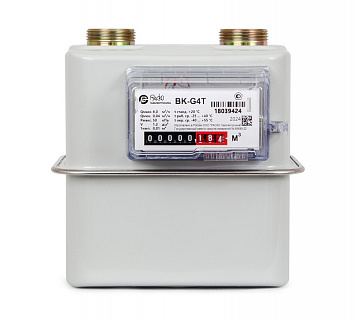

Коммунально-бытовой диафрагменный счетчик газа BK-G4T левый

Счетчики газа объемные диафрагменные BK-G4T с механической температурной компенсацией предназначены для измерения объема газа, прошедшего через них, -природного, нефтяного и других сухих неагрессивных газов по ГОСТ 5542, а также паров сжиженного газа по ГОСТ 20448. Область применения счетчика - жилищно-коммунальное хозяйство и другие сферы, требующие учета газа.
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа.

Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Принцип работы:

Счётчики состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчёточного устройства.

Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.

Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.

Отличительные особенности:

Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.

В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.

Именно наличие оригинальной конструкции золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.

Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.

Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Основные технические характеристики

Параметры	G 4Т
Межосевое растояние, мм	110
Габритные размеры, мм	212*195*155
Масса, кг	1,9
Диаметр условного прохода присоединительных штуцеров, мм
Присоединительная резьба патрубка, дюйм	1"1/4
Температура окружающей среды, С	-40...+55
Диапазон рабочих расходов, м3/ч	0,016-4
От Q мин. до 0,1 Q ном.% не более	+/- 3
Свыше 0,1 Q ном. до Q макс. % не более	+/- 1,5
Максимальное рабочее давление, кПа	50
Межповерочный интервал, лет	10
Средний срок службы, лет	24
Гарантийный срок, месяц	36

Диапазон рабочих расходов от 0,016 м³/ч до 6 м³/ч

Погрешность измерения:

• в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;
• в диапазоне расходов: 0,1 Q ном. ≤ Q ≤ Q макс. ± 1,5 %.

Циклический объём измерительных камер V1,2 дм³

Порог чувствительности:

• ВК-G1,6; ВК-G 1,6Т – 0,0032 м³/ч;
• ВК-G2,5; ВК-G2,5Т – 0,005 м³/ч;
• ВК-G4; ВК-G4Т – 0,008 м³/ч.

Рабочее давление газа 50 кПа

Диапазоны температуры:

• рабочей среды для счётчиков ВК-G от −30C° до +50C°;
• рабочей среды для счётчиков ВК-G Т от −25C° до +50C°;
• окружающей среды от −40C° до +60C°

Межповерочный интервал – 10 лет

Гарантийный срок эксплуатации 3 года

Средний срок службы – не менее 24 лет
